汽車橡膠軟管

在汽車工業中，橡膠軟管如同“血管”，穿梭于發動機、燃油和冷卻系統之間，承擔著傳輸流體、隔熱與減震的重要功能。這類軟管不僅需要承受高溫高壓，還要適應復雜空間中的彎曲形態，對模具制造工藝提出了極高要求。

傳統金屬模具的瓶頸

難以滿足精密與定制化雙重需求

橡膠軟管模具傳統上依賴金屬材料，通過切割、焊接、熱成型等多道工序制成。在200℃以上的熱成型環境中，這類模具需保持極高的尺寸穩定性。然而，面對現代汽車制造對輕量化、定制化、復雜幾何結構的要求，傳統模具逐漸暴露出諸多短板：

? 高溫變形，精度難控：橡膠軟管對尺寸精度要求極高，內徑公差需控制在±0.3mm以內，而金屬模具在反復熱脹冷縮后易變形，導致壁厚不均、接口錯位，嚴重影響密封性能。

? 工況復雜，設計受限：傳統加工方法難以實現復雜扭曲和異形幾何，流體動力學優化受阻；同時手工加工環節多，效率低、容錯率差。

? 周期長，成本高：傳統工藝依賴多設備協同，從設計到交付常需數周時間，不利于小批量、多規格的快速相應。

? 耐腐蝕性差：金屬模具在接觸燃油、潤滑油等化學介質后，容易腐蝕、生銹，降低使用壽命。

為了突破這一瓶頸，基于FDM 3D打印技術的高性能材料模具成為理想替代方案，為汽車行業帶來全新的柔性制造能力。

FUNMAT PRO 610HT + PEI1010

高溫場景的完美解決方案

遠鑄智能FUNMAT PRO 610HT 工業級3D打印機，結合PEI1010高性能工程塑料，為高溫定型軟管模具提供了一種兼具精度、效率與可靠性的創新制造方式。

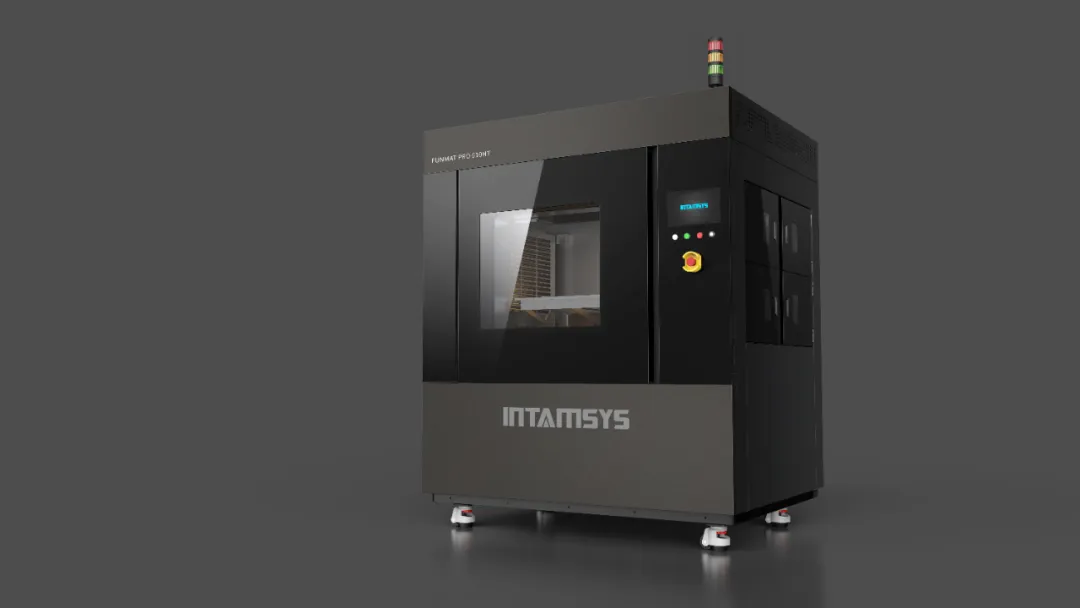

FUNMAT PRO 610HT 是一款專為高性能材料打印而設計的旗艦級FDM設備，擁有 610 × 508 × 508 mm 的超大成型空間，并具備行業領先的高溫控制能力：腔室溫度可達300°C，噴頭溫度高達500°C，確保在打印PEI1010、PEEK、PEKK、PPSU等高性能熱塑性材料時，提供穩定、均一的溫度場，保障制件的尺寸精度和結構完整性。

PEI1010材料具備優異的耐熱性（連續耐溫可達200℃以上）、良好的力學強度與尺寸穩定性，且相較金屬模具輕約60%，便于搬運與安裝。此外，材料本身具有良好的抗化學腐蝕性能，有效避免因接觸油類介質造成的腐蝕問題。

通過FDM工藝對復雜結構的一體化成型能力，設計者不再受限于傳統加工路徑，可自由構建各種扭轉形狀與異形曲面，助力優化流體通道與整體性能，縮短設計驗證周期。

精準高效，性能全面突破：

? 高溫尺寸穩定：精度高，適配極端工況

PEI1010材料在200℃以上的環境下仍能保持優異的尺寸精度，打印模具的關鍵尺寸如管道孔徑誤差穩定在±0.1mm以內，確保軟管制品品質一致、密封可靠。

? 復雜結構一體成型：釋放設計潛能

無需拼接組裝，可直接實現任意彎曲角度、異形曲面等自由設計，為流體動力優化提供更大空間。

? 極致制造效率：交付周期縮短至1-2天

相比傳統模金屬具需數萬元投入及數周的工期，F(xiàn)DM 3D打印大幅降低成本門檻，實現快速響應、敏捷迭代，特別適合小批量、多品種的定制場景。

應用案例

水箱冷卻軟管模具，一體成型的效率革命

項目背景

某汽車研發部門需緊急開發一款用于水箱冷卻系統的發動機軟管，其結構極為復雜，包含多個空間彎曲與異形曲面。傳統CNC加工需拆分拼接，既無法滿足一體成型要求，也難以在一周內交付。

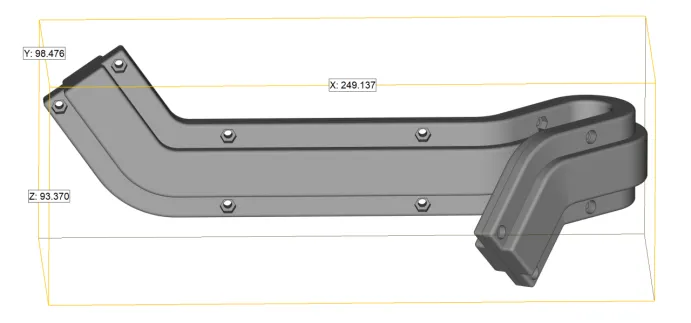

橡膠軟管模具設計圖

解決方案

采用遠鑄智能FUNMAT PRO 610HT 3D打印設備，配合PEI1010材料完成模具制造。

? 打印尺寸：250×99×94mm

? 打印時長：25.7小時

? 效果成果：

? 成本降低56%，效率提升80%；

? 尺寸誤差穩定在±0.1mm，精度完全滿足裝配需求；

? 結構設計充分釋放，大幅縮短開發與驗證周期。

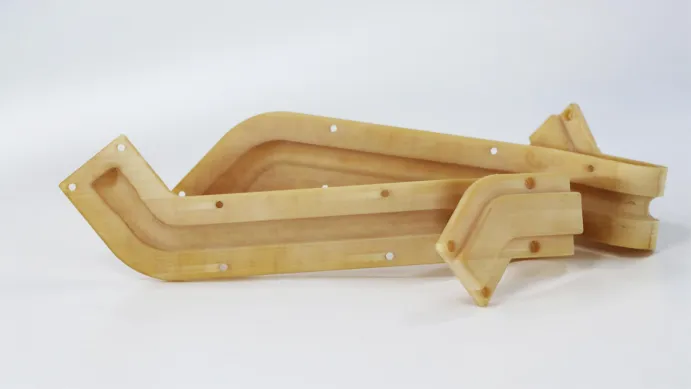

橡膠軟管模具成品

測試驗證

模具經過連續高溫烘烤測試，尺寸穩定性優異，驗證了PEI1010材料在高溫環境下的可靠性與遠鑄智能設備的打印一致性。

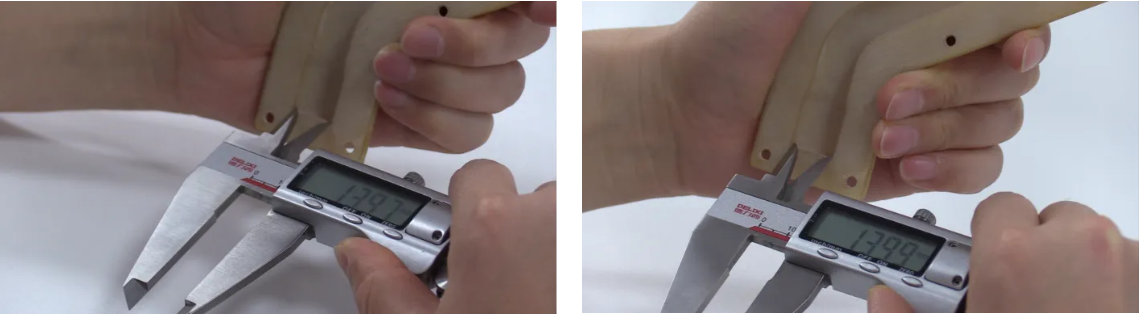

內徑設計尺寸 14.00mm

左：模具高溫烘烤前的內徑尺寸 13.97mm

右：模具經過高溫烘烤后的內徑尺寸 13.99mm

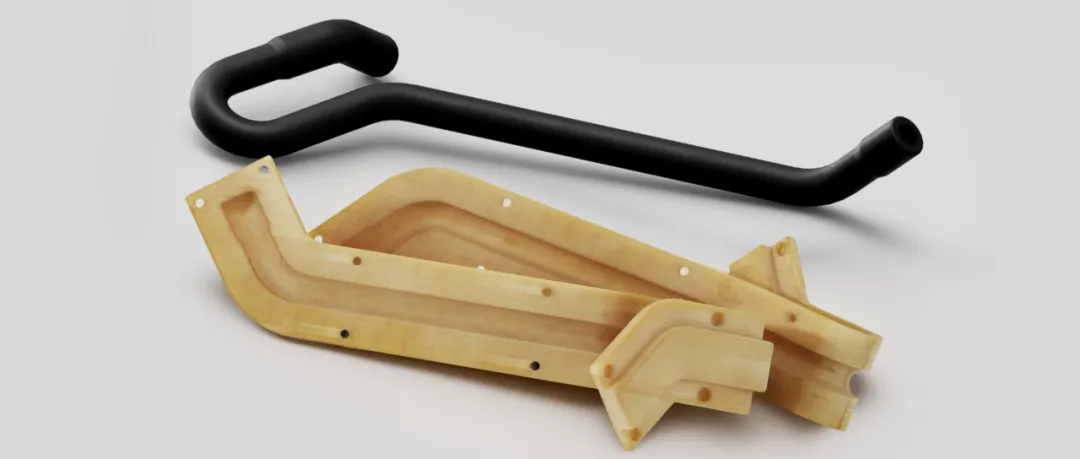

FDM 3D打印橡膠軟管模具，及橡膠軟管成品

技術賦能，驅動柔性制造

憑借精準、靈活、高效的制造能力，F(xiàn)UNMAT PRO 610HT + PEI1010 不僅為汽車橡膠軟管模具提供了理想的解決方案，也為高性能零部件制造打開了更廣闊的應用空間。它是傳統制造向數字化、綠色化、敏捷化轉型的重要引擎，更是面向未來柔性制造的堅實支點。
