在制造金屬添加劑的過程中，支撐物的添加和去除一直是一個大問題。如果沒有支撐，很難打印低于一定傾斜角度的懸掛結構，這往往限制了金屬3D打印系統用戶的選擇，也給許多設備制造軟件公司帶來了巨大的挑戰。

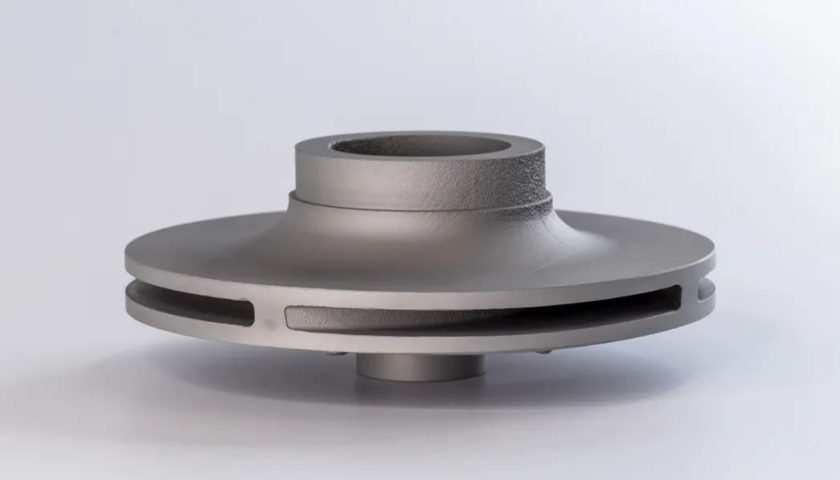

近日，遠鑄智能了解到，為了解決上述問題，來自某公司的專家們現在已經開發了各種工藝優化技術，生產出沒有支撐結構的封閉式葉輪是3D打印零件的典型案例之一。優化設計軟件和參數包，使用戶能夠以較低的角度并且用很少甚至沒有支撐物打印懸臂和橋梁。

無支撐添加劑的制造也節省了大量的后處理時間，也減少了材料的浪費。然而，這并不是一個簡單的過程，軟件設計專家和制造商多年來一直致力于應對無支撐設計的挑戰。

傳統金屬3D打印中的支持設計要求

有支撐的設計3D打印機制造零件一直是增材制造標準方法。由多種因素決定支撐的數量、大小和位置：

1、打印過程中的殘余應力可能導致3D模型變形。為了防止這種變形，可以在物理上增加支撐；

2、重涂機的中斷影響零件的中間結構可能會振動零件或造成損壞，導致工作失敗。支架用于保護零件免受重涂機的影響；

3、在構造過程中，通過支撐的傳熱使零件冷卻和成型更加成功。

無支撐模型設計

具有正確的專業知識和解決問題的創造性技能，該公司成功開發了設計和構建模型的新方法，打破了“必須增加低傾角支撐”的認知，并取得了良好的效果。

構件傾斜方向和支撐結構

葉輪通常向傾斜方向打印，以避免內部支撐，因?yàn)樗鼈兒茈y移除。然而，這種方向通常會導致施工時間更長，表面質量不均勻，并影響零件的圓度。平面方向提供了施工時間更短、圓度和精度更好、表面質量更均勻等幾個優點。

無支撐設計優化

通過先進的模型設計技術，增加內部支持的必要性明顯降低。添加劑制造過程的設計優化也是3D打印服務成功的另一個重要方面。雖然內部支撐可以通過使用調整后的暴露策略來避免，但通常需要外部支撐結構。

流程優化

高能葉輪構建方法從本質上講，通過增加激光功率和調整其他功率來調整參數來增加曝光能量密度輸入。這樣會產生更大但更穩定的熔池，尤其是在松散粉末上建造懸垂物時。因此，可以保證所有臨界角都能從這個優化的參數中受益。與其他無支撐技術不同，高能技術具有高能量，這種方法不會犧牲施工速度。

后處理

磨料流加工是一種常用的表面精加工技術，用于流動相關應用和內部幾何形狀。介質中的磨料顆粒沿著流動路徑研磨和拋光表面。作為內表面精加工的準備工作，需要將封閉的外徑加工成開放，并將直徑和零件高度調整到開放式工藝夾具。預處理后，零件被夾緊，研磨介質在夾具的幫助下被推過零件。加工后，葉輪被加工成成品尺寸。
